Будівництво сучасної твердопаливної печі

Енергетична криза змусила прийняти рішення щодо заміни повітрягрійного котлу на значно ефективніший спосіб обігріву будинку - на сучасну твердопаливну піч.

Пропоную ознайомитися з моїми висновками та особливостями будівництва печі у приватному будинку.

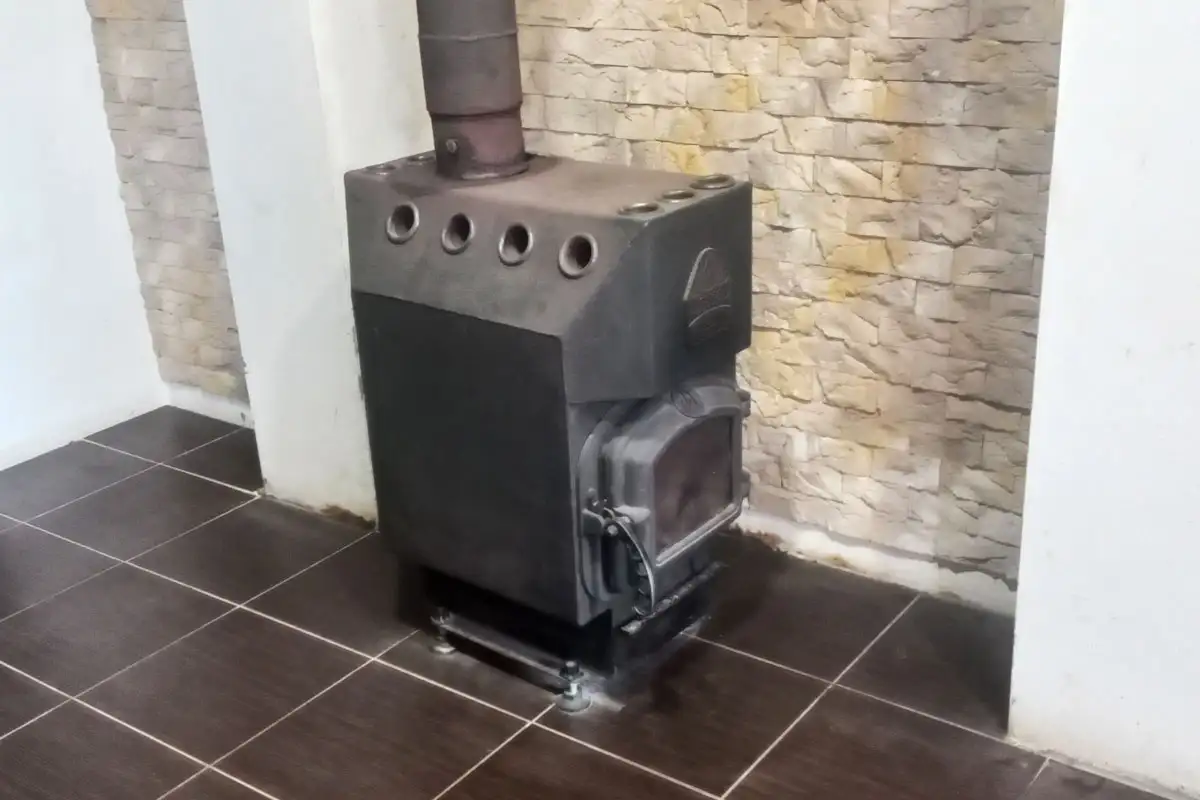

Експлуатація старого повітрягрійного котла мала певні переваги та недоліки.

Переваги:

• Швидке встановлення котлу;
• Швидкий монтаж димоходу - стальної труби;
• Швидкий прогрів холу;
• Котел прогрівав повітря, що проходило через труби у його корпусі та віддавав тепло інфрачервоним випромінюванням від стінок;
• Зручна конструкція піддувала дозволяла легко виймати та утилізувати попіл;
• Прозорі скляні дверцята дозволяли насолоджуватися процесом згоряння дров;
• Іноді можна було зажарити сала на шампурі;
• Строгий та простий дизайн котла органічно вписувався у інтер'єр холу.

Недоліки:

• Швидко холонув після загасання полум'я;
• Пряма тяга забирала значну долю виробленого ним тепла;
• Обігрів сусідньої вітальні здійснювався дуже погано;

• Вночі була потреба додатково вмикати електричний конвектор;
• Піддувало швидко наповнювалося попілом;

• Під котлом завжди були залишки попілу;
• Стіну з декоративним кирпичем потрібно було захищати від сильного випромінювання тепла якимось екраном;

• Спалювати кам'янне вугілля не дозволялося;

• Котел потребував забагато дров;
• Колісники, що були влаштовані по всій площі котлу не залишали гарячих вуглів, вони провалювалися вниз, а тому розпалювання нової закладки дров ускладнювалося.

Залежність будинку від електроопалення, відсутність можливості акумуляції виробленого тепла та безпосереднього обігріву вітальні, значне споживання дров і призвели до прийняття рішення про будівництво печі.

02 Важливі переваги експлуатації печей

Твердопаливні печі дозволяють значно економніше витрачати тверде паливо, що у перспективі має важливе економічне значення. Завдяки однієї закладки дров можна досягнути прогріву приміщення на цілу добу. Влаштування камери згоряння з вогнетривкої цегли дає змогу топити піч також кам'яним вугіллям.

Печі мають набагато більшу вагу у порівнянні з котлами, а це дає змогу накопичувати та віддавати вироблену теплову енергію на протязі наступної доби. Таким чином, температура у приміщенні залишається стабільною на протязі майже доби.Тому велика маса печі - це перевага, підкидувати дрова вночі не має потреби саме завдяки цій властивості. Орієнтовна вага цієї печі - до 4 тонн.

03 Особливості конструкції печі

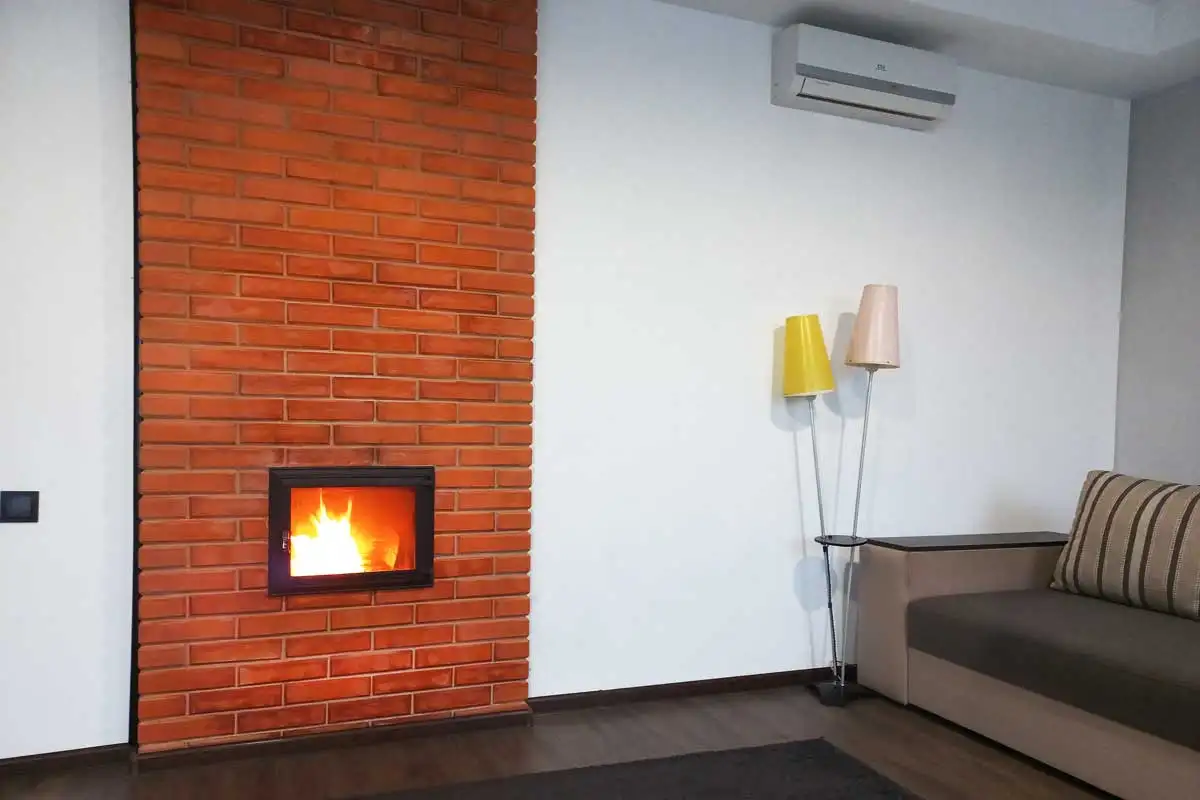

Піч розташована між двома приміщеннями будинку - холом та вітальнею. У вітальні та у холі є свої дверцята зі склом. Піч розташована поміж залізобетонних колон, тому вибір її типу та габаритів був досить обмежений. У вітальні піч виступає на пів цегли. Піч органічно вписується як окремий елемент інтер'єру.

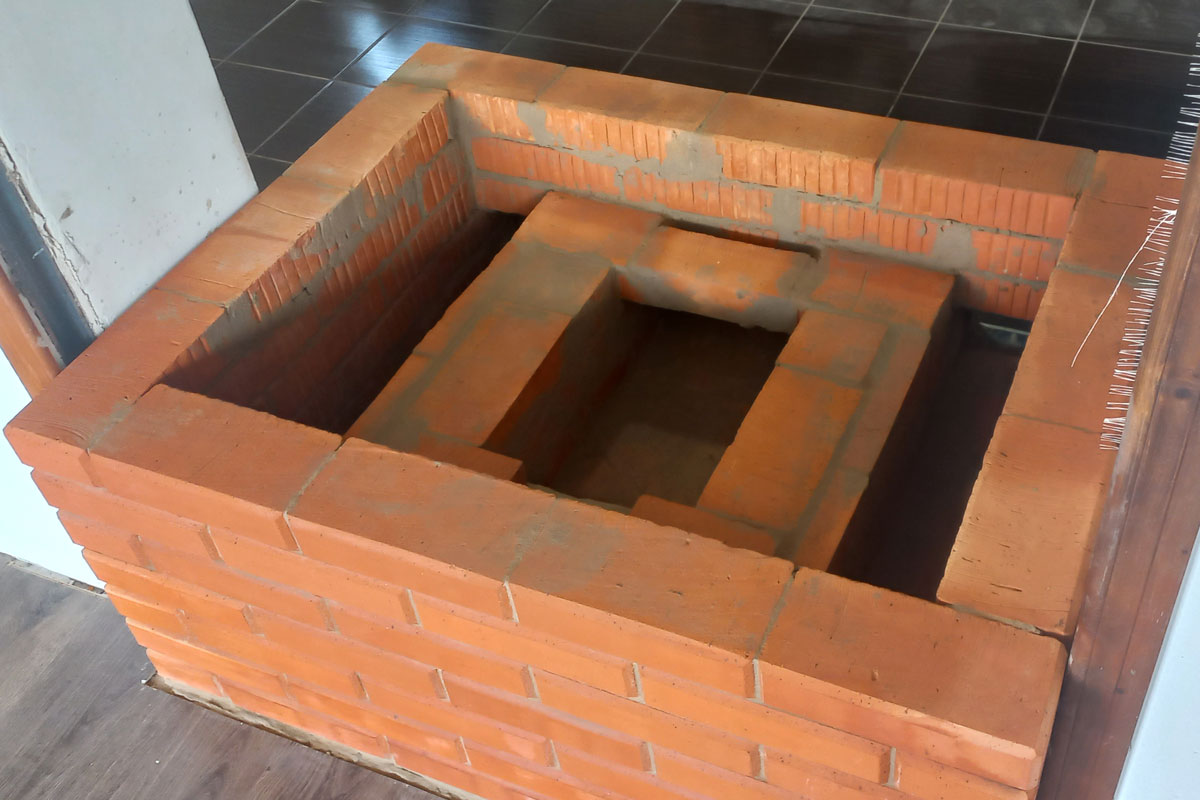

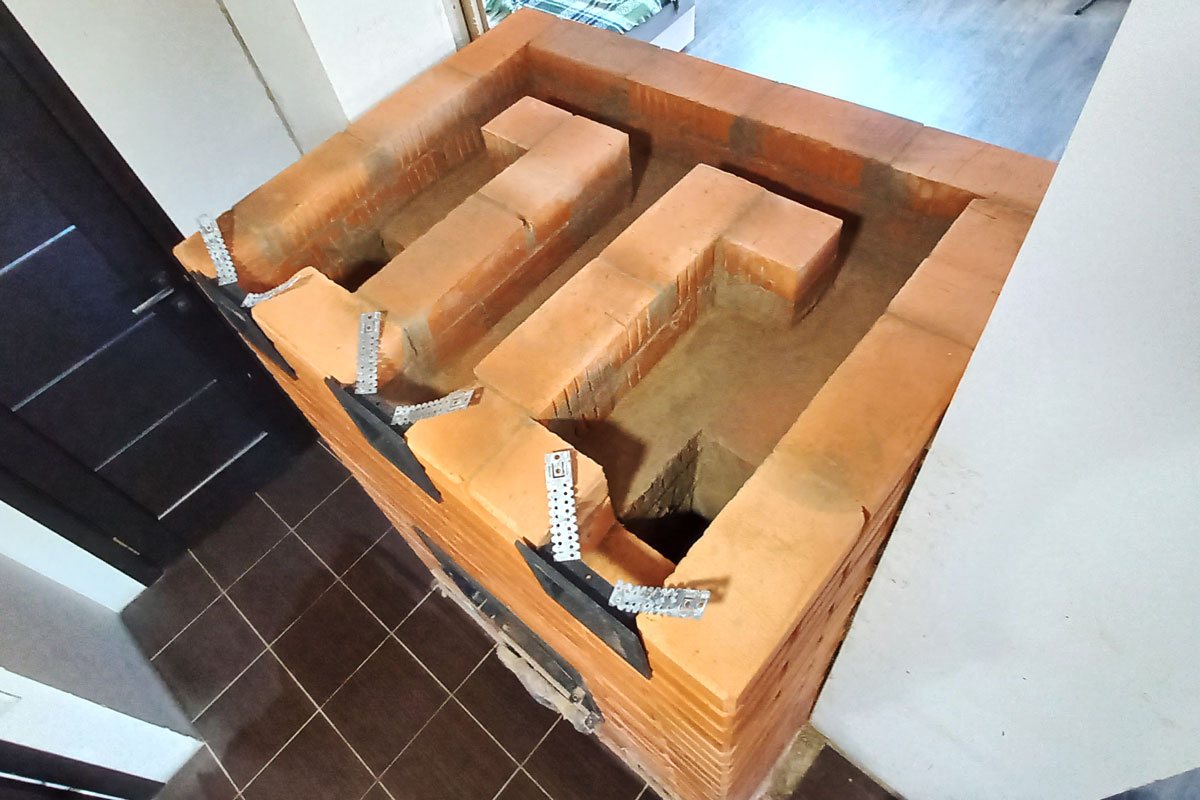

Тип конструкції печі - ковпакова. Ковпаки - це об'єми усередині печі, де гарячі гази згоряння затримуються перед їх виходом для більшої ефективності віддачі теплової енергії.

Відсутність камери хлібної камери, спрощує та значно здешевшує конструкцію печі, а також робить піч ефективнішую, збільшуючи об'єм ковпаків. Для чого взагалі робити хлібну камеру - не зрозуміло.

Розмір печі у горизонтальній площині - 4.5х3.5 цегли, фактично це 115х85 см. Висота печі - 35 цеглин та обмежена горизонтальною балкою конструкції перекриття і складає 245 см. Для печі використано приблизно 750 цеглин марки М-200 та до 100  вогнетривких цеглин.

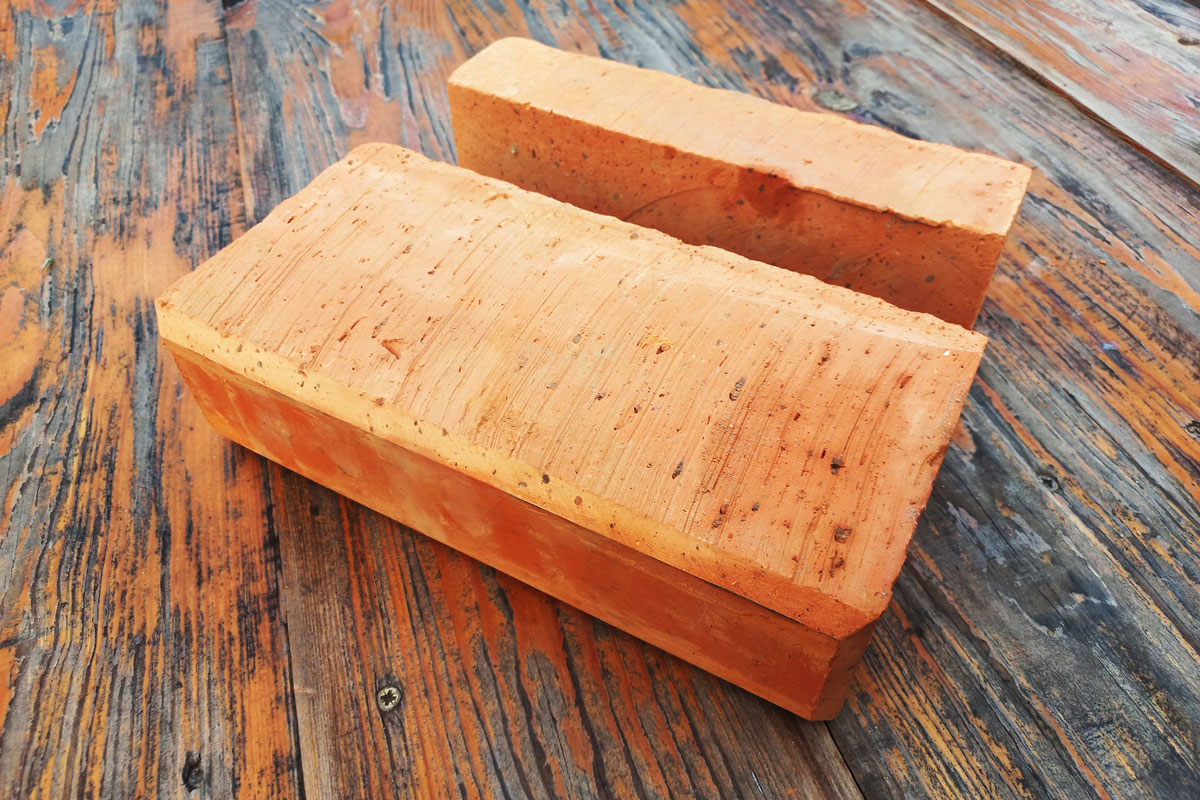

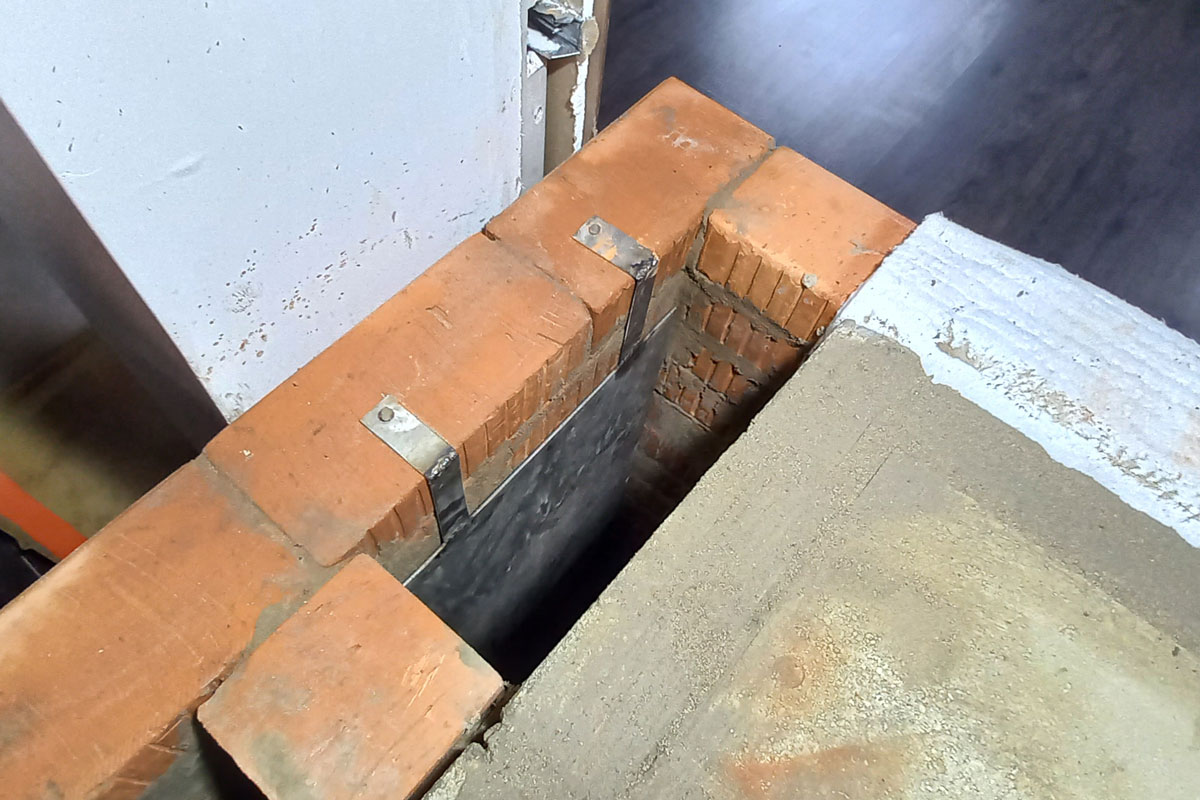

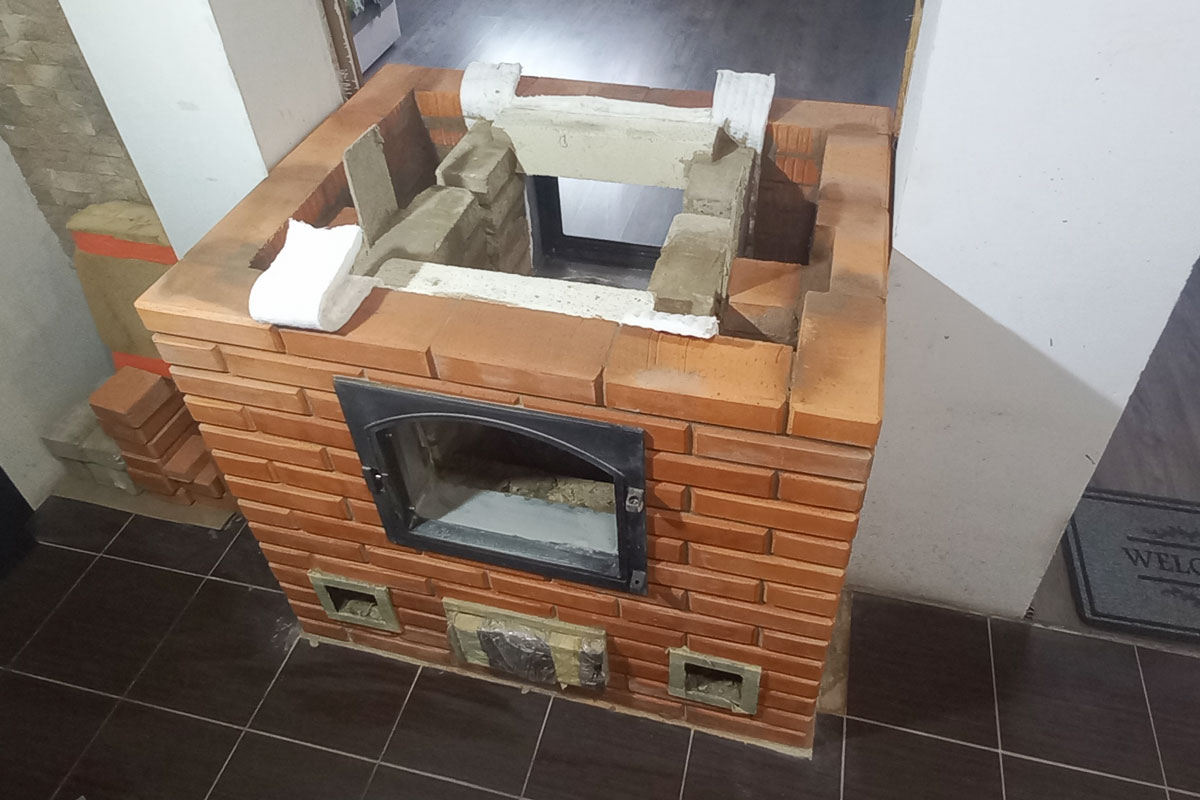

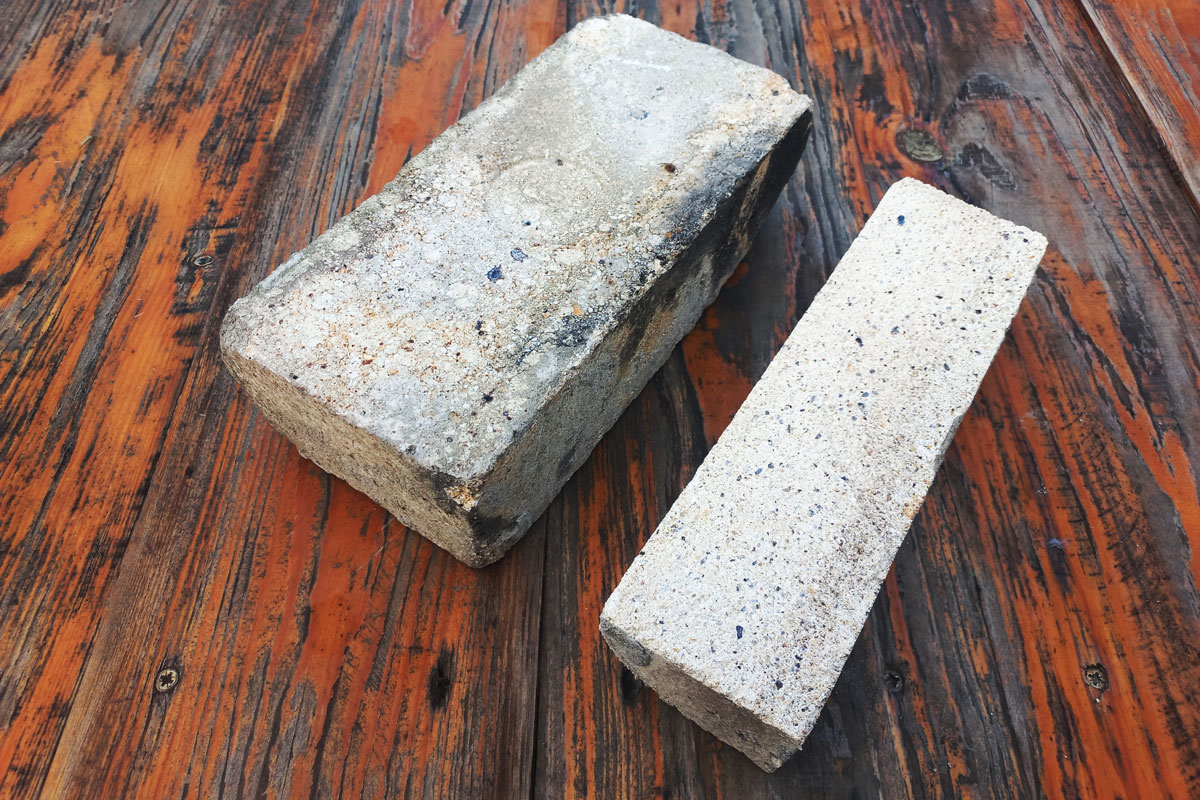

Кожну цеглину було оброблено перед її встановленням. У лицьової цегли було зняті фаски. Також, цегла прошліфована заради більш точного укладання. Камера згоряння влаштована з вогнетривкої цегли, яка витримує значно більші температури. Верх камери згоряння виконаний зі спецільних вогнетривких плит. Цегла покладена на глину, вогнетривка цегла з'єднана спеціальною вогнетривкою сумішшю. Між вогнетривкою та червоною цеглою влаштовано проміжок, заповнений спеціальним негорючим  ватним матом.

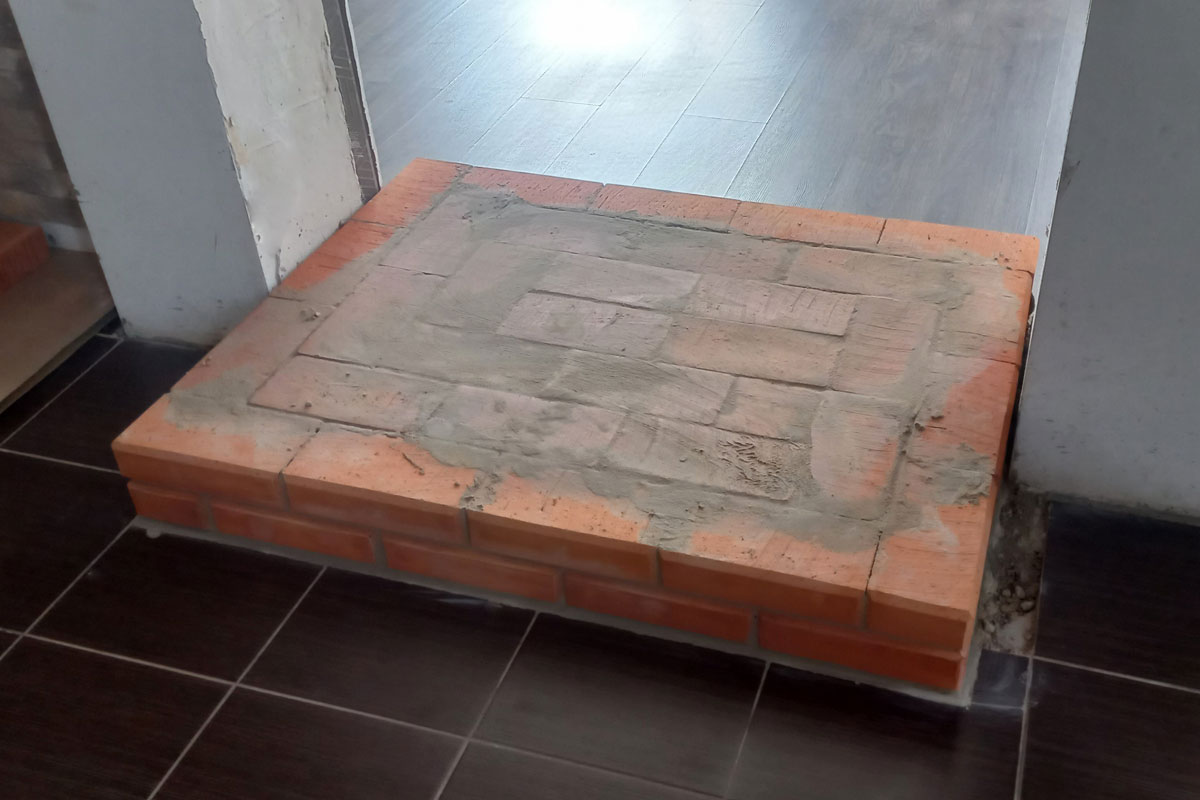

Піч потребувала влаштування окремого фундаменту, щоб рівномірно розприділяти велику вагу печі на грунт.

Дверцята печі у вітальні призначені лише для спостеріганням за горінням. Завантаження палива відбувається через дверці холу. Доречі у дверцятах встановлюється не загартоване скло, а склокераміка. Для дверець було виготовлено кожух з нержавіючої сталі.

Розмір дверцят задав габарити камери згоряння. У цій конструкції печі дверцята мають зовнішній розмір 50х43 см, а внутрішній 40х33 см. Загалом, камера згоряння має досить великий розмір, що дозволяє завантажувати дрова до 60 см довжиною. А це означає, що їх порізати можна у два рази швидше. У камеру згоряння вміщуються навіть пеньки дерев, їх щільна структура дає довше жар за дрова.

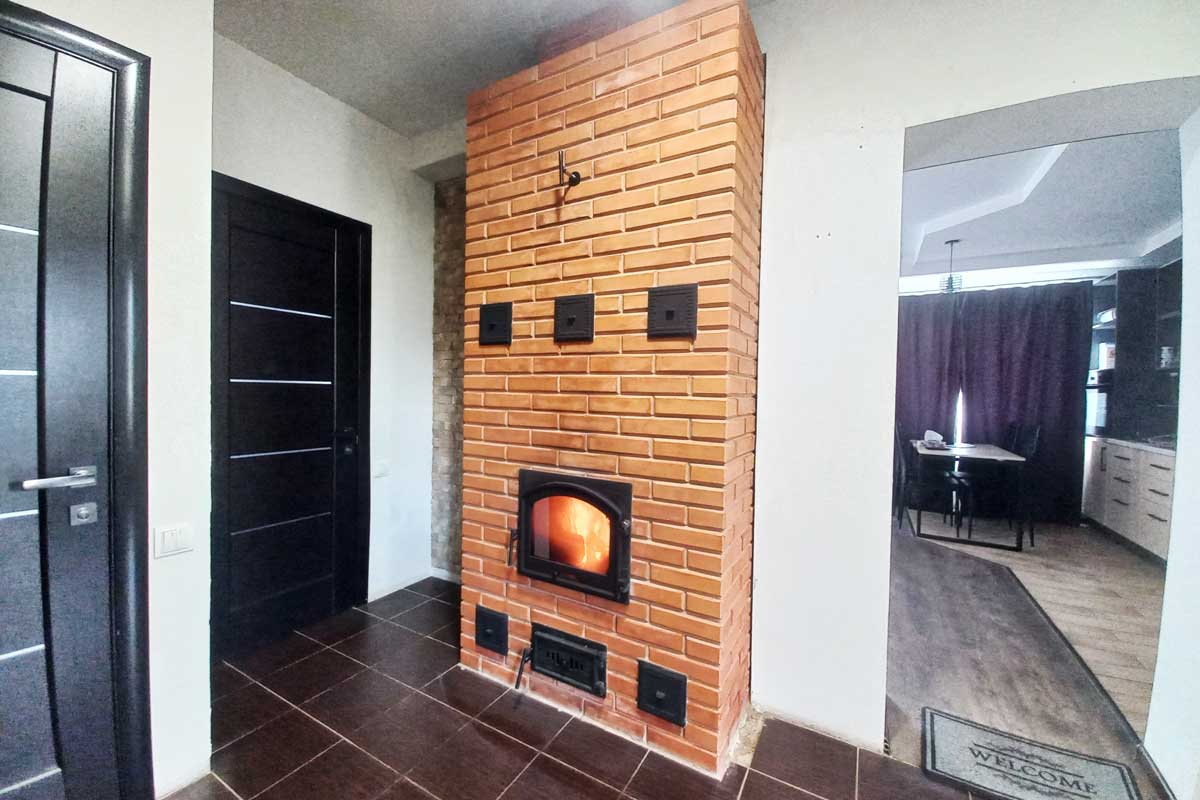

У вітальні крім дверцят піч не має інших елементів. Всі дверцята сажотрусок, піддувала, засувка тяги димаря та дверцята зі склом розташовані симетрично. Інші будь-які елементи печі по бокам печі - відсутні. Всі чавунні дверцята печі мають однаковий стиль. Зверніть увагу, що більшість конструкцій печей, які ви могли бачити, не відповідають подібним вимогам.

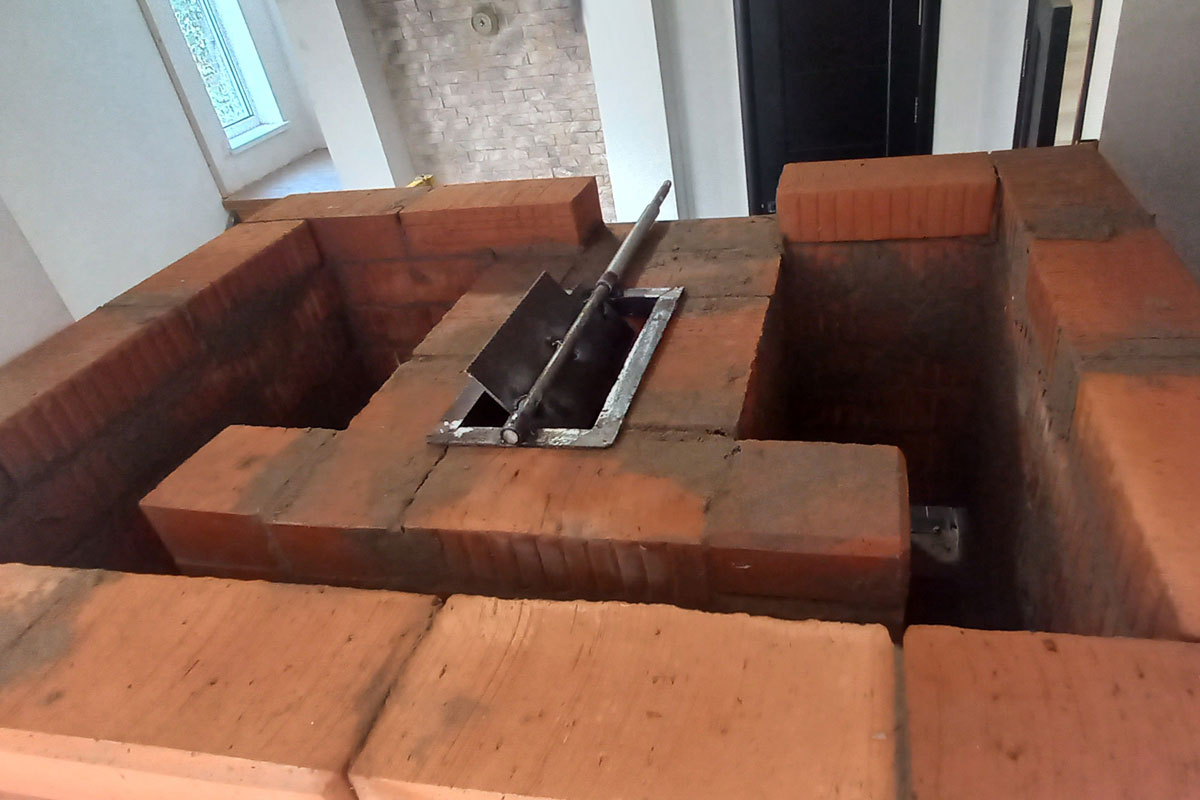

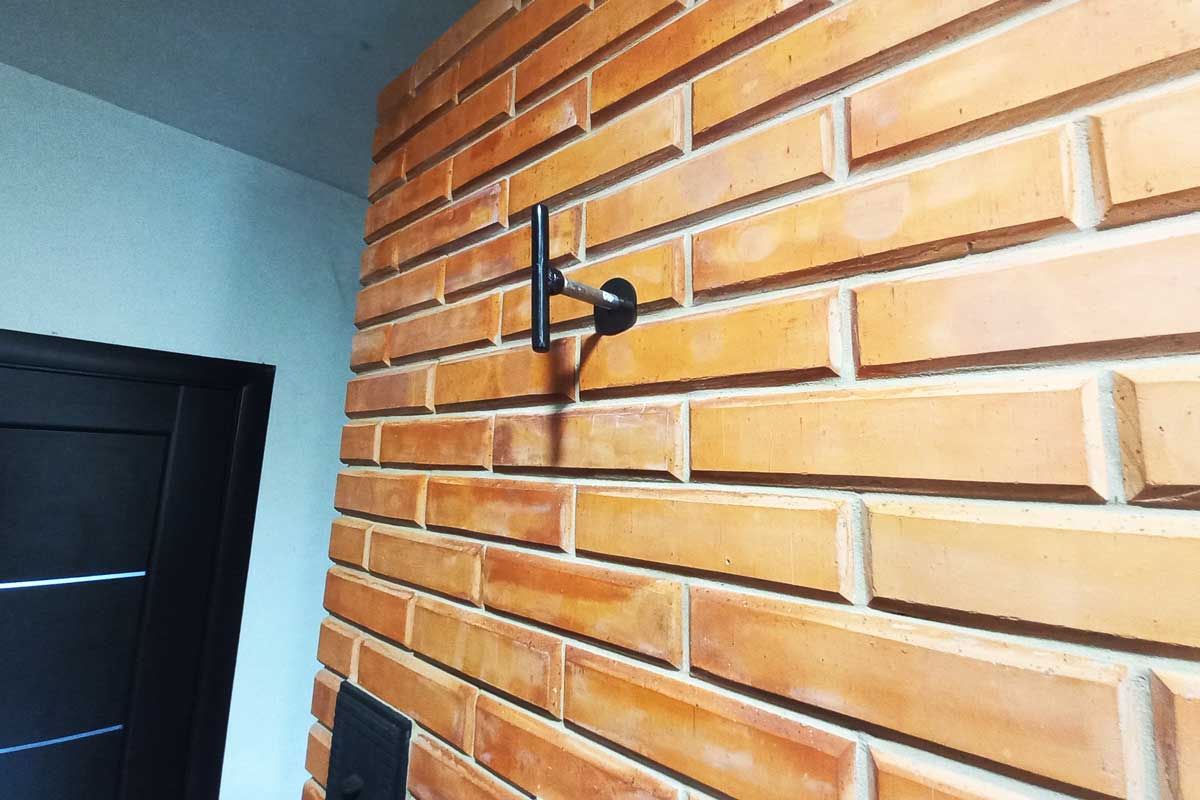

Засувку димаря реалізовано у вигляді ручки, що повертається на потрібний кут. Логічно припустити, що положення засувки у димарі має відповідати положенню ручки. Для безпечної експлуатації печі, засувка має виріз, тому ніколи не перекриває тягу на 100%.

Головною проблемою стало знайти у продажу якісну цеглу, адже звичайна червона цегла не може бути застосована у конструкції. Пошуки цегли зайняли декілька днів. Дратує те, що власники будівельних баз та магазинів досі не пропонують свої товари за допомогою веб-сайтів. Деякі недалекі продавці стверджували, що цегли марки М-200 не існує. Зрештою стала зрозуміла причина дефіциту - якісну марку цегли М-200 можна виготовити лише на виробництві з сучасним обладнанням.

Не меншою перепоною став вибір чавунних дверцят у одному стилі. Тут все навпаки: пропозицій продажу комплектуючих печей чимало. Але відсутність дверцят у одному стилі та явно завищена вартість зупиняє придбати бажане. Згодом з'ясувалося, що виробників комплектуючих до печей одиниці, а бажаючих перепродувати продукцію десятки. Також, мали місце деякі питання до якості дверцят. Доставка комплектуючих відомим перевізником "влітає у копієчку".

Відсутність креслень, ескізів та повних відгуків по суті щодо конструкцій печей у мережі Інтернет ускладнює процес будівництва. У мережі поширені і досить дивні конструкції. Викликає питання обов'язкова присутність хлібної камери у більшості проектів. Наче хліб став таким дефіцитним, а його так мало на планеті Земля, що вбудовувати хлібну камеру стає нагальною задачею номер один. Хаотичне розташування дверцят сажотрусок по всім підряд площинам печі обумовлюється відсутністю професіоналізму майстра. На мою особисту думку, наявність складних радіусних та виступаючих елементів печі не завжди доречна, а тільки здорожчає вартість будування печі.
